Ampli tuner SETTON RS-660

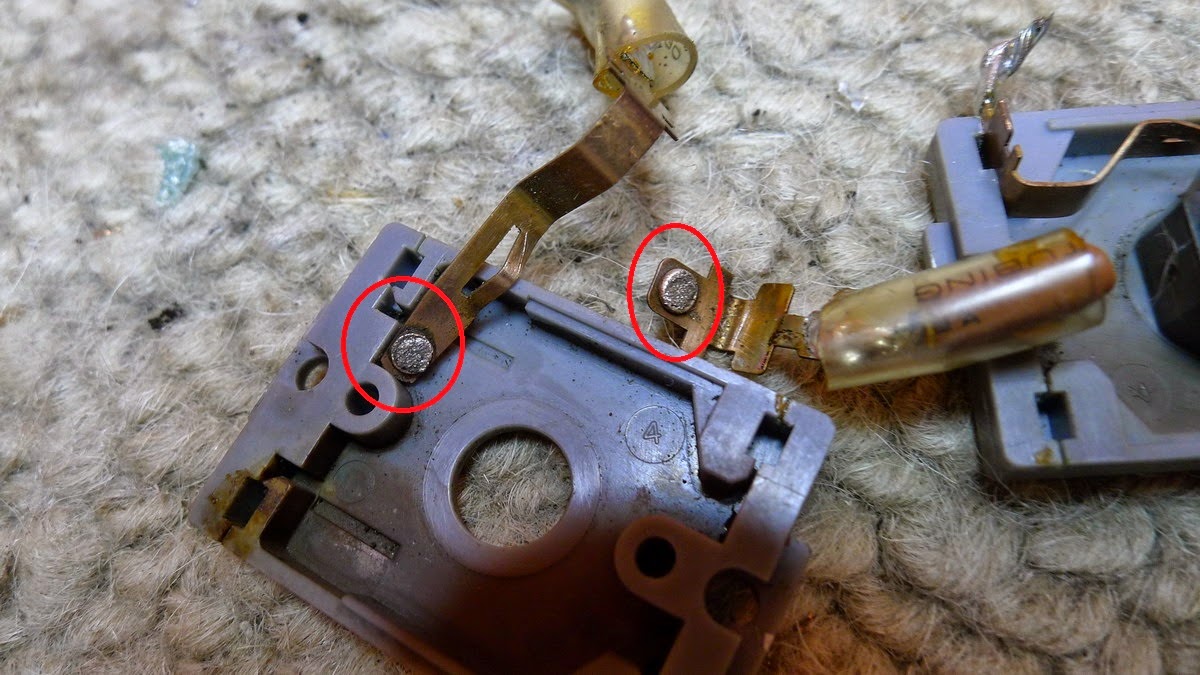

Ampli tuner SETTON RS-660: Recherche des différentes pannes, le client se plaint de mise en protection: le relais ne s'enclencherai pas: réfection du switch M/A, démontage de celui ci,  un des contacts est trop abimé mais l'autre est sauvable, remise en place du switch et pose d'un condensateur X2 0.22 µF en parallèle du contact pour réduire les amorçages, vérif. de l'ampli au banc, celui ci ne fonctionne pas normalement, il écrête sur le canal gauche à environ 7 W, le canal droit est aussi atteint dans une moindre mesure, démontage des 2 cartes ampli, changement de toutes les capacités chimiques sur ces cartes, vérif. des transistors de puissance,  nettoyage du relais de protection HP, remontage avec  garnissage de nouvelle graisse thermique sur les Trs. de puissance,  réglages du bias et vérification de l'offset.  Réglage et alignement du tuner FM,  la sensibilité en bas d'échelle de fréquence était très déréglée et le switch de désaccentuation n'était pas réglé sur la bonne position (50 µs pour l'Europe et non pas 75µs qui est le standard US). Changement de 3 lucioles "Sp A", "FM" et "stéréo"  passage au banc, essais...

                                1 kHz

                                100 Hz

                               10 kHz
